README

PHP-Bibliothek zur Definition, Ausführung und Überwachung nachrichtengetriebener Workflows (State Machines). Flows werden als typsichere PHP-Klassen definiert und über austauschbare Storage-Backends persistiert.

Features

Typsichere Workflow-Definitionen via PHP-Interfaces
Drei Storage-Backends: MySQL, Redis, EventSourcingDB
SQLite Service-Layer: Alle drei Backends führen eine SQLite-Zusammenfassung (flow_list, flow_run_list) als schnellen Query-Cache für die API — kein Read-Zugriff auf das primäre Backend nötig
Synchrone Ausführung (FlowRunner) und asynchrone Queue-Verarbeitung (FlowObserver)
Vollständiges Message- und Exception-Logging pro Flow-Instanz
Flow-Status: Jeder Flow trägt einen berechneten Status (IN_PROGRESS, IN_PROGRESS_EXCEEDED, OK, WARNING, FAILED) basierend auf Leaf-Stubs, FlowResults und Exceptions
Stub-Source-Snapshotting: Quellcode der Stubs wird bei Ausführung gespeichert und kann mit dem aktuellen Stand verglichen werden
Schema-Versionierung: Flow-Schema wird per MD5 gehasht, nicht ausführbare Flows werden erkannt
REST-API über den integrierten Flower-Micro-Router (synchrone Ausführung, Queue-Management, Schema-Inspektion)
Prometheus / OpenMetrics Monitoring (/metrics)
Dependency Injection: Service-Instanzen in Stub-Konstruktoren via Symfony DI Container
Symfony Console Commands für Init, Observer, Serve, Rebuild und Mermaid-Diagramme
PHPStan Level 10, ECS Code Style, vollständige Integration-Tests mit Testcontainers

Installation

composer require wundii/flowcrafter

Konfiguration

Erstelle eine flowcrafter.php im Projektstamm (oder via vendor/bin/flowcrafter config:create):

<?php

declare(strict_types=1);

use Wundii\Flowcrafter\Config\FlowcrafterConfig;
use Wundii\Flowcrafter\Storage\Config\RedisConfig;

return static function (FlowcrafterConfig $flowcrafterConfig): void {
    $flowcrafterConfig->setStorageConfig(new RedisConfig('localhost', 6379));
    $flowcrafterConfig->setServerHost('0.0.0.0');
    $flowcrafterConfig->setServerPort(8000);
    $flowcrafterConfig->setServerWorkers(4);
    $flowcrafterConfig->setServerHttps(false);
    $flowcrafterConfig->setServerSecret();
    $flowcrafterConfig->setServerDescription();
    $flowcrafterConfig->setDependenciesInjection();
};

Storage-Backends im Überblick

Das Storage-Backend wird über typisierte Config-Objekte konfiguriert:

Backend	Config-Klasse	Parameter	Besonderheit
MySQL	`Storage\Config\MySqlConfig`	`host`, `port`, `database`, `username`, `password`	Relationales Schema, Transaktionen, PDO — atomarer Queue-Zugriff via `FOR UPDATE SKIP LOCKED`
Redis	`Storage\Config\RedisConfig`	`host`, `port`	In-Memory, RediSearch-Indizes
EventSourcingDB	`Storage\Config\EsdbConfig`	`url`, `apiToken`	Event Sourcing, Append-Only — atomarer Queue-Zugriff via Claim-Events (`IsSubjectPristine`)

Alle drei Backends erben von Storage\Service und führen neben dem primären Backend automatisch eine SQLite-Datenbank (flow_list, flow_run_list) als schnellen Lese-Cache für API-Anfragen. Die SQLite-Datei liegt standardmäßig unter data/database.sqlite im Projektverzeichnis und kann über einen optionalen sqliteFile-Parameter in der Config überschrieben werden.

Docker: Im mitgelieferten docker-compose.yml teilen sich service und observer denselben SQLite-Pfad über ein gemeinsames Volume (service-data:/app/data). SQLite nutzt WAL-Mode für gleichzeitige Schreib- und Lesezugriffe beider Container.

Beispiel MySQL:

use Wundii\Flowcrafter\Storage\Config\MySqlConfig;
$flowcrafterConfig->setStorageConfig(new MySqlConfig('localhost', 3306, 'flowcrafter', 'root', 'secret'));

Beispiel EventSourcingDB:

use Wundii\Flowcrafter\Storage\Config\EsdbConfig;
$flowcrafterConfig->setStorageConfig(new EsdbConfig('http://localhost:3000', 'my-api-token'));

Optionale Einstellungen

Methode	Beschreibung
`setServerHost()`	Server-Host (Default: `0.0.0.0`)
`setServerPort()`	Server-Port (Default: `8000`)
`setServerWorkers()`	Anzahl FrankenPHP-Worker (Default: `4`)
`setServerHttps()`	HTTPS aktivieren für FrankenPHP (Default: `false`)
`setServerSecret()`	Bearer-Token für die API-Authentifizierung (ohne Secret sind alle Routen öffentlich)
`setServerDescription()`	Beschreibung, die über `/api/info` und `/metrics` exponiert wird
`setDependenciesInjection()`	Service-Instanzen, die in Stub-Konstruktoren injiziert werden

Inbetriebnahme

1. Config Datei erstellen und konfigurieren

vendor/bin/flowcrafter config:create

2. Storage initialisieren

vendor/bin/flowcrafter storage:init

Legt alle Tabellen / Indizes im konfigurierten Backend sowie die SQLite-Tabellen (flow_list, flow_run_list) an.

Hinweis: service und observer rufen initializeDatabase() beim Start automatisch auf — ein manuelles storage:init ist nur beim ersten Setup oder nach manuellen Schema-Änderungen nötig.

3. Entwicklung: API-Server + Observer starten

vendor/bin/flowcrafter dev

Startet den PHP-Built-in-Server und den Observer zusammen in einem Kommando. Ctrl+C beendet beide Prozesse. Nur für Entwicklung gedacht.

Option	Default	Beschreibung
`--host`	`0.0.0.0`	Server-Host
`--port`	`8000`	Server-Port

4. Produktion: FrankenPHP + Docker

Für den Produktionsbetrieb werden API-Server und Observer als getrennte Container betrieben.

Docker-Dateien generieren:

vendor/bin/flowcrafter docker:init

Erzeugt Dockerfile.service, Dockerfile.observer und docker-compose.yml im Projektstamm.

Einzeln starten (ohne Docker):

# API-Server (FrankenPHP Worker Mode)
vendor/bin/flowcrafter service [--host=0.0.0.0] [--port=8000] [--workers=4]

# Observer (ein oder mehrere Worker)
vendor/bin/flowcrafter observer [--workers=1]

Container	Command	Skalierung
service	`vendor/bin/flowcrafter service`	vertikal (FrankenPHP Worker)
observer	`vendor/bin/flowcrafter observer --workers N`	horizontal (mehrere Worker-Prozesse)

Hinweis: Horizontale Skalierung des Observers erfordert atomaren Queue-Zugriff im Storage-Backend. MySQL nutzt SELECT ... FOR UPDATE SKIP LOCKED, EventSourcingDB nutzt Claim-Events mit IsSubjectPristine-Precondition. Bei eigenen StorageInterface-Implementierungen liegt die Verantwortung beim Nutzer.

Konzepte

Flow

Ein Flow ist eine Workflow-Instanz, identifiziert durch einen flowHash (UUIDv7) und einen flowRuntimeHash (UUIDv7 je Ausführung). Pro Flow werden alle Messages, Exceptions, Runs und Results persistiert. Ein optionales flowSubject erlaubt die Beschriftung von Flow-Instanzen. Jeder Flow besitzt einen flowType (z. B. flow.example.v1) und einen lastTerm-Zeitstempel des letzten Runs.

Flow-Status

Jeder Flow trägt einen berechneten Status, der beim Lesen aus der SQLite (flow_list) gespeichert und bei jedem saveFlow() aktualisiert wird:

Status	Wert	Bedingung
`IN_PROGRESS`	0	Runs vorhanden, aber noch nicht alle Leaf-Stubs im letzten Run erreicht
`IN_PROGRESS_EXCEEDED`	1	`IN_PROGRESS` + letzter Run liegt > 1 Stunde zurück
`OK`	2	Alle relevanten Leaf-Stubs erreicht, keine Exceptions, keine `false`-Results
`WARNING`	3	Alle Leaf-Stubs erreicht, aber mindestens ein `FlowResult` mit `result = false`
`FAILED`	4	Mindestens eine `FlowException` im letzten Run

Leaf-Stubs sind Stubs, deren Rückgabetypen von keinem weiteren Stub konsumiert werden (Endknoten des Workflow-Graphen). Erst wenn alle relevanten Leaf-Stubs im letzten Run Messages erhalten haben, gilt der Flow als abgeschlossen.

Bei partiellen Re-Runs mit includeStubs werden nur diejenigen Leaf-Stubs geprüft, die im letzten Run tatsächlich Messages empfangen haben — Leaf-Stubs aus anderen Zweigen (z. B. bei AND-Joins, deren zweite Eingabe fehlt) werden ignoriert.

FlowSchema

Das Schema definiert den Workflow-Aufbau: welche StubInterface-Implementierungen existieren, welche Nachrichtentypen sie konsumieren und welcher Message-Typ den Flow initialisiert bzw. abschließt. Das Schema wird per MD5 gehasht — stimmt der aktuelle Hash nicht mit dem gespeicherten flowSchemaHash überein, gilt der Flow als nicht ausführbar (isExecutable = false).

Messages & State Transitions

Zustand	Bedeutung
`WAIT`	Message wartet auf weitere Inputs im Stub
`PROCESS`	Alle Inputs vorhanden, Stub wird ausgeführt
`FINISH`	Message wurde verarbeitet

Ein Stub kann zurückgeben:

MessageInterface → Flow läuft weiter
MessageReturnInterface → Flow endet
bool → Wird als FlowResult persistiert (pro Stub-Ausführung mit flowHash, flowRuntimeHash, stubSource, stubHash, result, time)

Selektive Stub-Ausführung (`includeStubs`)

Wenn eine Message-Klasse von mehreren Stubs konsumiert wird, können beim Auslösen eines Runs gezielt einzelne Stubs ausgewählt werden. Der optionale Parameter includeStubs (Array von Stub-Klassennamen) steuert, welche Stubs ausgeführt werden:

Leeres Array (Default): Alle Stubs werden wie gewohnt ausgeführt, alle Leaf-Stubs müssen erreicht werden
Nicht-leeres Array: Nur die aufgeführten Stubs werden ausgeführt. Die Status-Berechnung berücksichtigt nur Leaf-Stubs, die im letzten Run tatsächlich Messages empfangen haben — alle anderen werden ignoriert

Dies gilt sowohl für synchrone Ausführung (/api/flows/run) als auch für die Queue (/api/queue).

Observer (asynchrone Verarbeitung)

appendObserveItem() legt eine Message in die Queue. Der optionale Parameter flowSubject wird dabei durchgereicht und beim Erstellen des Flows als Beschriftung gesetzt. Der FlowObserver-Daemon pollt observeQueue(), deserialisiert die Messages und führt sie via FlowRunner aus. Exceptions werden protokolliert, der Observer läuft mit 2s Retry-Delay weiter.

Stub-Source-Snapshotting

Bei jeder Flow-Ausführung wird der Quellcode der beteiligten Stubs als StubSourceEntity gespeichert. Über die API kann der historische Snapshot mit dem aktuellen Dateiinhalt verglichen werden (current: true/false).

API-Endpunkte

Die REST-API wird über service/Index.php bereitgestellt (Flower Micro-Router). Alle Endpunkte außer GET / und GET /metrics erfordern einen Bearer-Token, sofern ein serverSecret konfiguriert ist.

Flows & Exceptions

Methode	Pfad	Parameter	Beschreibung
GET	`/api/ping`	—	Verbindungstest (`pong`)
GET	`/api/info`	—	Server-Beschreibung + Observer-Status
GET	`/api/flows`	`sort`, `top`, `skip`, `type`, `from`, `to`	Flow-Instanzen (paginiert, filterbar)
GET	`/api/flows/detail`	`hash` oder `runtimeHash`	Flow mit Messages, Exceptions & Runs
GET	`/api/flows/stats`	`from`, `to`, `type`	Tägliche Flow-Statistiken (Instanzen & Runs)
GET	`/api/flows/search`	`subject`, `top`	Flows nach `flowSubject` suchen
GET	`/api/exceptions`	`sort`, `top`, `skip`, `flowHash`, `from`, `to`	Exceptions (paginiert, filterbar)

Schemas & Stub-Source

Methode	Pfad	Parameter	Beschreibung
GET	`/api/schemas`	—	Alle registrierten Flow-Schemas
GET	`/api/schema/stub-source`	`className` oder `stubHash`	Stub-Quellcode (aktuell oder historisch)
GET	`/api/schema/stub-sources`	`stubSource`	Alle historischen Snapshots eines Stubs

Ausführung & Queue

Methode	Pfad	Body / Parameter	Beschreibung
POST	`/api/flows/run`	`{ flowHash, messageSource, message, includeStubs? }`	Flow synchron ausführen
POST	`/api/queue`	`{ flowHash?, messageSource, message, includeStubs?, type?, flowSource?, flowSubject? }`	Message in die Queue stellen
GET	`/api/queues`	`sort`	Alle Queue-Einträge mit Details
GET	`/api/queue/count`	—	Aktuelle Queue-Größe

Monitoring

Methode	Pfad	Auth	Beschreibung
GET	`/metrics`	keine	Prometheus / OpenMetrics Exposition

Pagination

Die Endpunkte /api/flows und /api/exceptions unterstützen Paginierung:

Parameter	Default	Beschreibung
`top`	`1000`	Maximale Einträge (1–10.000)
`skip`	`0`	Offset für Paginierung
`sort`	`desc`	Sortierung (`asc` / `desc`)
`from`	—	Startdatum (RFC 3339)
`to`	—	Enddatum (RFC 3339)

Antwortformat: { items, total, hasMore }

Monitoring (Prometheus / OpenMetrics)

Der Endpunkt GET /metrics gibt Metriken im Prometheus-Textformat (Version 0.0.4) zurück und ist ohne Authentication erreichbar. Die Absicherung erfolgt auf Netzwerkebene (Firewall, Reverse Proxy).

Exportierte Metriken:

Metrik	Typ	Beschreibung
`flowcrafter_info`	gauge	Immer `1`, Labels `description` und `storage` enthalten Metadaten
`flowcrafter_observer_up`	gauge	`1` = Observer läuft, `0` = Observer gestoppt
`flowcrafter_observer_workers`	gauge	Anzahl der aktiven Observer-Worker-Prozesse
`flowcrafter_queue_size`	gauge	Aktuelle Anzahl der Einträge in der Queue
`flowcrafter_flows_total`	gauge	Gesamtanzahl aller Flow-Instanzen
`flowcrafter_exceptions_7d`	gauge	Anzahl der Exceptions in den letzten 7 Tagen

Beispielausgabe:

# HELP flowcrafter_info FlowCrafter service information
# TYPE flowcrafter_info gauge
flowcrafter_info{description="Production",storage="Redis"} 1
# HELP flowcrafter_observer_up Whether the FlowCrafter observer process is running (1 = up, 0 = down)
# TYPE flowcrafter_observer_up gauge
flowcrafter_observer_up 1
# HELP flowcrafter_observer_workers Number of active observer worker processes
# TYPE flowcrafter_observer_workers gauge
flowcrafter_observer_workers 2
# HELP flowcrafter_queue_size Number of items currently pending in the queue
# TYPE flowcrafter_queue_size gauge
flowcrafter_queue_size 0
# HELP flowcrafter_flows_total Total number of flow instances
# TYPE flowcrafter_flows_total gauge
flowcrafter_flows_total 42
# HELP flowcrafter_exceptions_7d Number of exceptions in the last 7 days
# TYPE flowcrafter_exceptions_7d gauge
flowcrafter_exceptions_7d 3

Prometheus-Konfiguration

scrape_configs:
  - job_name: flowcrafter
    static_configs:
      - targets: ['localhost:8000']
    metrics_path: /metrics

CheckMK

In CheckMK den Prometheus Special Agent oder einen HTTP-Check auf /metrics einrichten. Das Format wird nativ als Prometheus-Exposition erkannt.

Console Commands

# Konfigurationsdatei (flowcrafter.php) erzeugen
vendor/bin/flowcrafter config:create

# Storage-Tabellen / -Indizes anlegen
vendor/bin/flowcrafter storage:init

# Entwicklung: API-Server + Observer zusammen starten
vendor/bin/flowcrafter dev [--host=0.0.0.0] [--port=8000]

# Produktion: API-Server (FrankenPHP Worker Mode)
vendor/bin/flowcrafter service [--host=0.0.0.0] [--port=8000] [--workers=4]

# Observer-Worker starten (ein oder mehrere)
vendor/bin/flowcrafter observer [--workers=1]

# Dockerfiles + docker-compose.yml generieren
vendor/bin/flowcrafter docker:init

# Mermaid-Diagramm für einen Flow generieren
vendor/bin/flowcrafter diagram:mermaid App\\MyFlow [--output=./]

# SQLite-Cache aus dem primären Backend neu aufbauen (z. B. nach Deployment)
vendor/bin/flowcrafter storage:rebuild [--clear]

storage:rebuild iteriert alle Flow-Hashes aus dem primären Backend und schreibt die Flow-Daten in die SQLite neu. Mit --clear wird die SQLite vor dem Rebuild geleert.

Web-UI

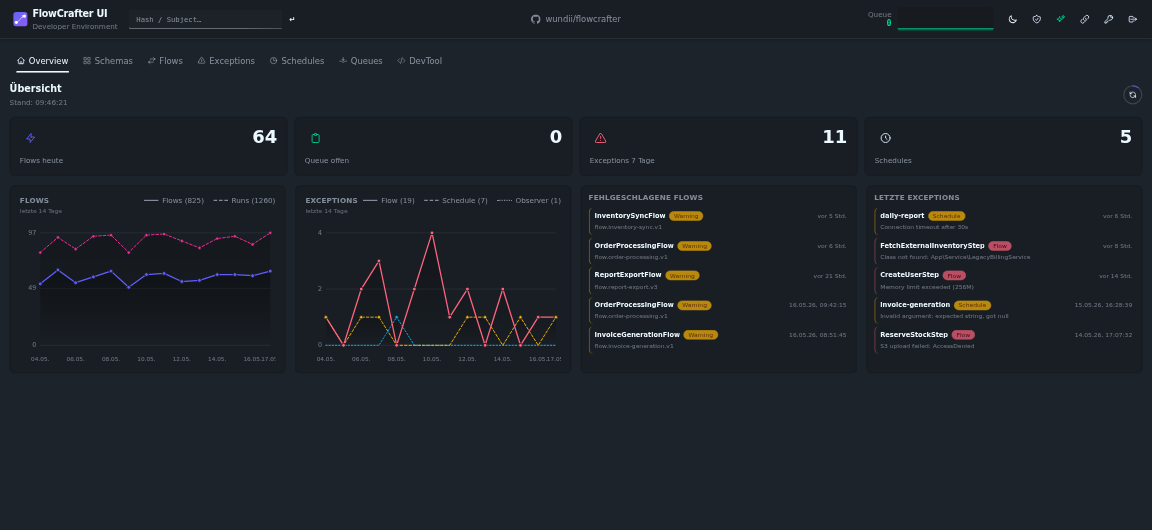

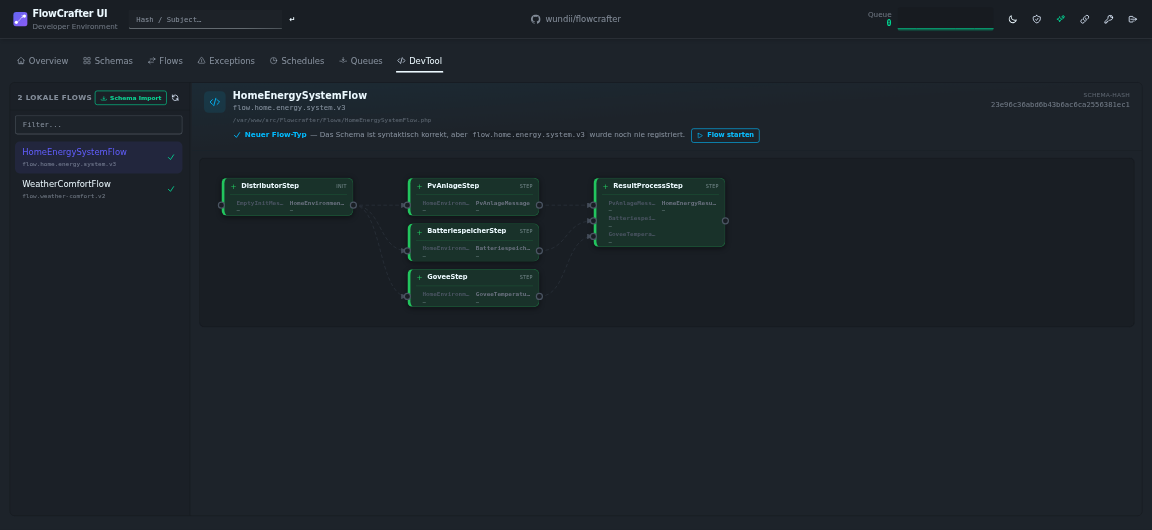

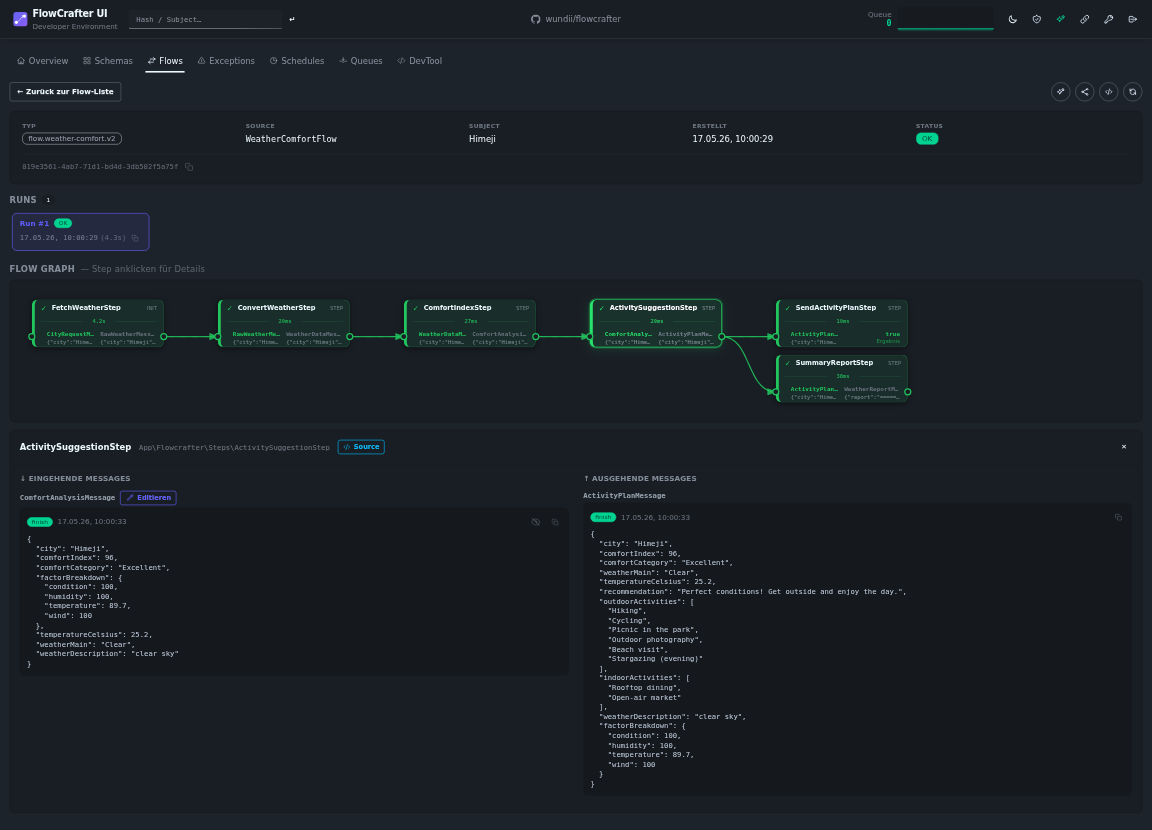

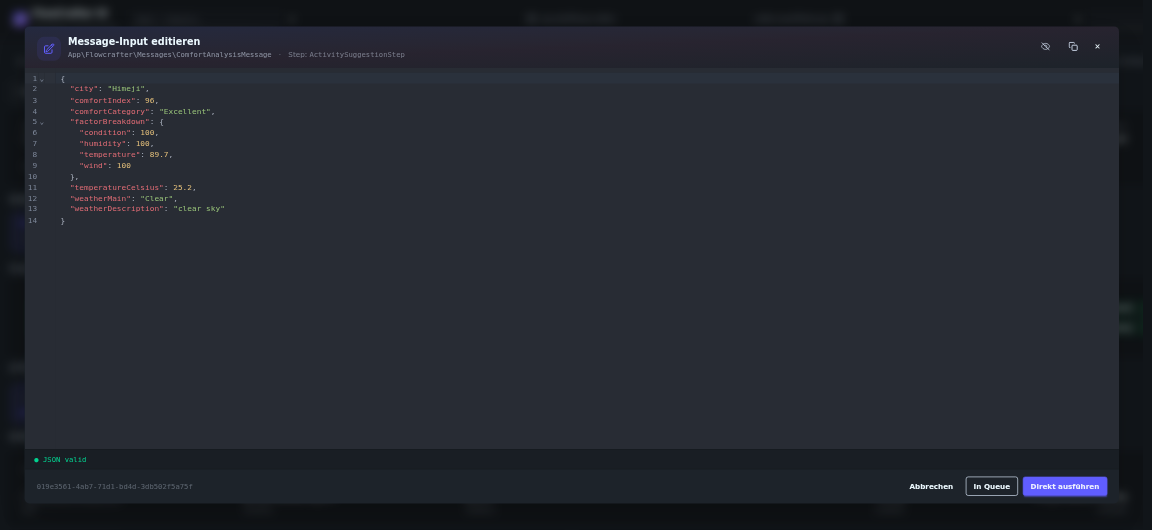

Das optionale Web-Frontend FlowCrafter UI visualisiert Flows, Messages, Exceptions und Queues in Echtzeit. Es kann als Docker-Image gestartet werden:

docker run -p 3000:3000 -v ./data:/flowcrafter/data wundii/flowcrafter-ui:latest

Weitere Informationen im FlowCrafter UI Repository.

Entwicklung

# Abhängigkeiten installieren
composer install

# Statische Analyse (Rector + ECS + PHPStan Level 10)
composer analyze

# Code Style automatisch korrigieren
composer format

# PHPStan einzeln ausführen
composer stan

# PHP-Lint
composer phplint

# Tests ausführen (benötigt Docker für Testcontainers)
composer test

# Analyse + Tests zusammen
composer qa

wundii / flowcrafter

Maintainers

Package info

Statistics

Security

README

Features

Installation

Konfiguration

Storage-Backends im Überblick

Optionale Einstellungen

Inbetriebnahme

1. Config Datei erstellen und konfigurieren

2. Storage initialisieren

3. Entwicklung: API-Server + Observer starten

4. Produktion: FrankenPHP + Docker

Konzepte

Flow

Flow-Status

FlowSchema

Messages & State Transitions

Selektive Stub-Ausführung (`includeStubs`)

Observer (asynchrone Verarbeitung)

Stub-Source-Snapshotting

API-Endpunkte

Flows & Exceptions

Schemas & Stub-Source

Ausführung & Queue

Monitoring

Pagination

Monitoring (Prometheus / OpenMetrics)

Prometheus-Konfiguration

CheckMK

Console Commands

Web-UI

Entwicklung

wundii / flowcrafter

Maintainers

Package info

Statistics

Security

README

Features

Installation

Konfiguration

Storage-Backends im Überblick

Optionale Einstellungen

Inbetriebnahme

1. Config Datei erstellen und konfigurieren

2. Storage initialisieren

3. Entwicklung: API-Server + Observer starten

4. Produktion: FrankenPHP + Docker

Konzepte

Flow

Flow-Status

FlowSchema

Messages & State Transitions

Selektive Stub-Ausführung (includeStubs)

Observer (asynchrone Verarbeitung)

Stub-Source-Snapshotting

API-Endpunkte

Flows & Exceptions

Schemas & Stub-Source

Ausführung & Queue

Monitoring

Pagination

Monitoring (Prometheus / OpenMetrics)

Prometheus-Konfiguration

CheckMK

Console Commands

Web-UI

Entwicklung

Selektive Stub-Ausführung (`includeStubs`)
